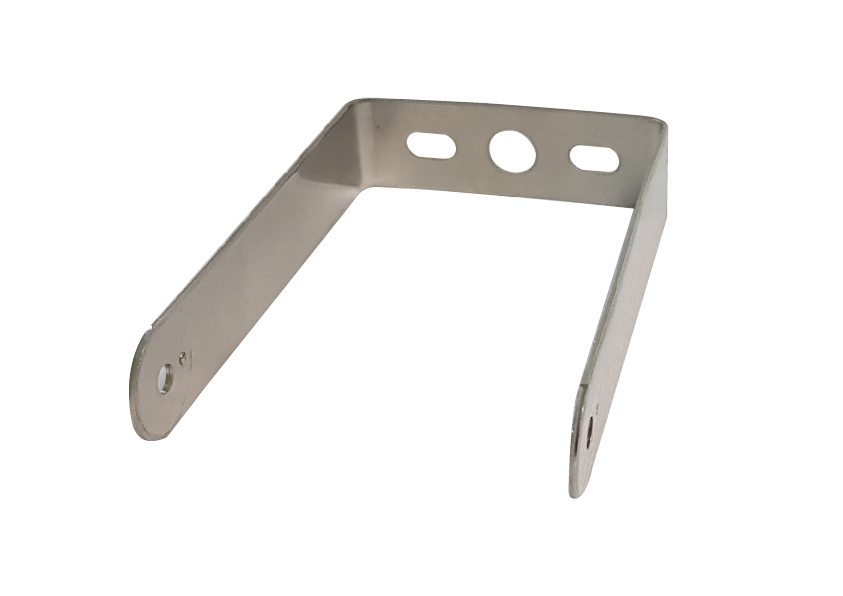

1. 틸팅 브라켓 100mm (주문번호:MBR84A)

 직부 설치시 30도 간격으로 각도를 자유롭게 설치 가능한 100mm 틸팅(기울이는)브라켓



2. 사양

●재질: SUS303

●홀 규격:

-중앙홀(1ea) 지름 10mm

-양쪽홀(2ea) 가로 10mm x 세로 5m

●연결: 라이트샤워(편측LED바),투광등,레일플러그



3. 디멘션 ( 110mmx74mmx22mm )





4. 브라켓 교체 방법

1. 기존 틸팅 브라켓이 달린 조명과  100mm 틸팅브라켓(상부) 그리고

     드라이버 또는 전동드릴을 준비한다

     ( 제품과 100mm틸팅 브라켓 주문시 기존 제품 구성과 함께 포함되어 있습니다 )





2. 기존에 달려있는 라이트샤워(라인투광기) 틸팅브라켓 측면에

    고정 되어있는 각도 고정 볼트(양쪽)를 모두 푼다



3. 100mm 틸팅브라켓을 교체후 2번에서 풀었던 볼트로 고정한다.





4. 교체 완료
